UN  AVION  QUI  VOLE  AUTOUR  D'UN  MAT

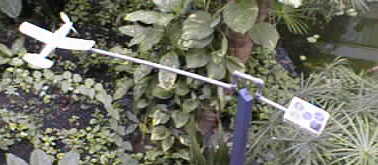

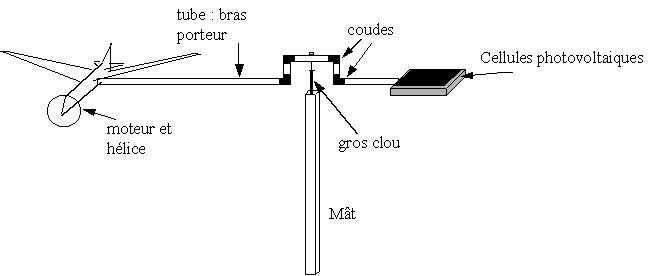

1 )  ALLURE GENERALE DE L'APPAREIL :  (  VOIR  LA  PHOTO  )

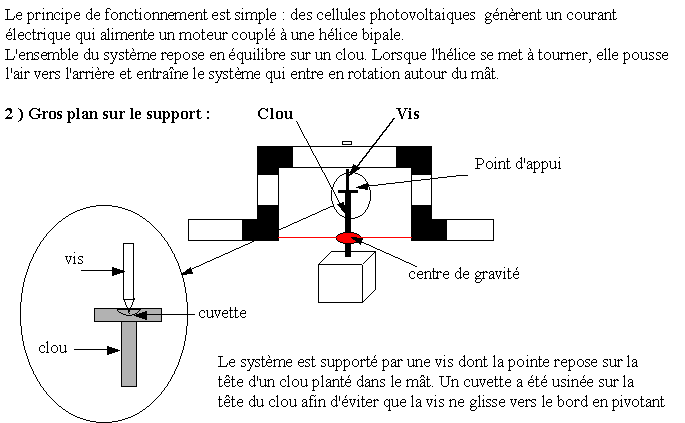

L' ensemble est donc simplement posé sur la tête du clou

Ne vous inquiétez pas, l'équilibre est  très stable car le centre de gravité de l'ensemble est situé bien au dessous du point d'appui . De plus, la quasi absence de frottements permet au système de tourner même si le temps est couvert. Il faudra évidemment mettre le système à l'abri si le vent vient à souffler trop fort.

3 ) L'avion : n'importe quel avion ( pour peu qu'il soit esthétique ) peut faire l'affaire : voir au rayon jouets. Si l'on n'en possède pas, il suffit de le fabriquer ( en contreplaqué ou en PVC ) l'important étant  qu'il soit léger et robuste . Quel que soit l'avion choisi, il faut ensuite lui coller sur le nez un moteur solaire : c'est un moteur électrique qui démarre avec très peu de courant. A défaut, monter un moteur de 1,5 volts ( baladeur ) Il faut ensuite coller une hélice sur son axe : l'hélice d'un avion à élastique convient parfaitement. 4 )  Les cellules photovoltaiques : Celles que l'on peut trouver dans le commerce : 2 possibilités : - soit on dispose d'un panneau pré-assemblé de type 2 Volts, 0,5 Ampères et il s'agit de la meilleure solution car le panneau est robuste, étanche et les capteurs de bonne qualité. - soit on dispose de cellules individuelles du type 0,45 Volts, 0,45 Ampères réalisées à partir de

4 cellules associées en sé

Panneau pré-assemblé

5 ) Le bras porteur : Il est réalisé en tube PVC de 20 mm de diamètre et 4 coudes à 90° - Découper une longueur de 1 mètre, 1 de 40 cm, 2 de 60 mm et 1 de 100 mm

100 mm

60 mm

60 mm

100 cm
